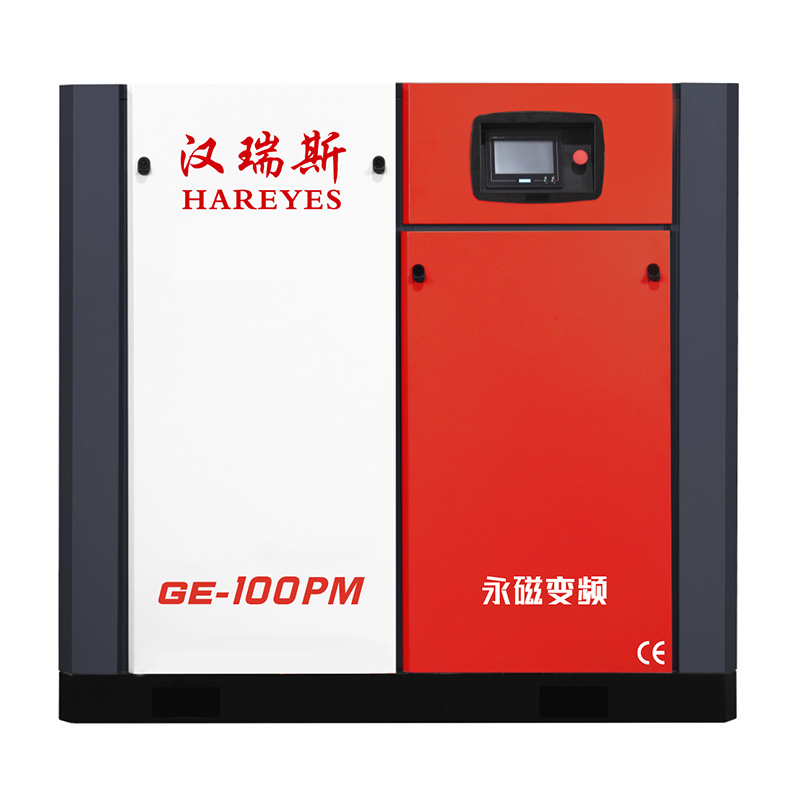

GE系列永磁变频螺杆式空压机100HP
GE系列永磁变频螺杆式空压机100HP

1.比工频螺杆式空压机更节能,更高效,整机保修10年。

2.采用国际先进水平的主机, 最佳型线设计,排气量大、噪音低、稳定性高。3.采用全封闭IE4永磁同步电机,消除卸载损耗,IP54防护等级,更安全,更高效,更节能。

4.主机与永磁电机采用直联分体结构,可靠性高、安全性高、更易于维修。

5.采用永磁同步电机专用变频器,实现无极调速恒压供气及软启动,完全杜绝无用功的损耗,智能供气。

6.重要参数实时监测,智能自动开关机,完全智能控制,系统工况动态显示,全做到无人值守下连续工作

GE系列永磁变频螺杆式空压机100HP

  • 详情说明

技术参数表
汉瑞斯RE系列永磁变频螺杆式空压机技术参数:
机   型 GE-10YPM GE -15YPM GE -20YPM GE -30YPM GE -40YPM GE -50YPM GE -60YPM GE -75PM GE -100PM GE -125PM GE -150PM GE -175PM GE -200PM GE -250PM GE -300PM GE -350PM
排气量/排气压力        (m³/min/Mpa/Bar) 1.2/0.7/7 1.7/0.7/7 2.5/0.7/7 3.6/0.7/7 5.2/0.7/7 6.6/0.7/7 7.5/0.7/7 10.8/0.7/7 13.8/0.7/7 16.5/0.7/7 21.6/0.7/7 25.5/0.7/7 29.5/0.7/7 34/0.7/7 43/0.7/7 45/0.7/7
1.1/0.8/8 1.6/0.8/8 2.35/0.8/8 3.5/0.8/8 5.1/0.8/8 6.3/0.8/8 7.3/0.8/8 10.1/0.8/8 12.7/0.8/8 15.9/0.8/8 20.2/0.8/8 24.1/0.8/8 28.5/0.8/8 32/0.8/8 42/0.8/8 43/0.8/8
0.9/1.0/10 1.35/1.0/10 2.0/1.0/10 3.2/1.0/10 4.6/1.0/10 5.8/1.0/10 6.8/1.0/10 8.7/1.0/10 11.2/1.0/10 14.3/1.0/10 18.2/1.0/10 21/1.0/10 25.5/1.0/10 29/1.0/10 36/1.0/10 39/1.0/10
0.8/1.2/12 1.1/1.2/12 1.6/1.2/12 2.9/1.2/12 4.1/1.2/12 5.1/1.2/12 6.0/1.2/12 7.6/1.2/12 10.5/1.2/12 13/1.2/12 16.8/1.2/12 1.9/1.2/12 24/1.2/12 26/1.2/12 32/1.2/12 36/1.2/12
排气量/排气压力(CFM/PSI) 单级压缩 Single Stage
35.3/116 56/116 74/116 127/116 178/116 216/116 247/116 325/116 428/116 530/116 664/116 770/116 961/116 1038/116 1417/116 1523/116
30.4/145 50/145 67/145 117/145 166/145 201/145 226/145 311/145 403/145 502/145 629/145 668/145 876/145 947/145 1222/145 1325/145
润滑油量L 5 10 10 12 22 22 22 54 54 54 72 90 90 125 180 180
压缩等级 单级压缩
噪声dB(A) 68±2 70±2 74±2 77±2 80±2
传动方式   直联传动
电源 380V/50Hz (可根据不同电压和频率定制)
电机防护等级 IP23 (可定制IP54) IP54
功率(kw/HP) 7.5/10 11/15 15/20 22/30 30/40 37/50 45/60 55/75 75/100 90/125 110/150 132/175 160/200 185/250 220/300 250/350
启动方式 变频启动
外型尺寸 长 mm   900 1120 1120 1340 1500 1500 1500 1800 1800 1800 2400 2400 2930 2930 3340 3340
宽 mm   660 760 760 880 980 980 980 1250 1250 1250 1470 1470 2040 2040 2120 2120
高 mm   900 1020 1020 1180 1300 1300 1300 1660 1660 1660 1840 1840 2140 2140 2440 2440
净重  KG 140 255 260 380 495 515 525 932 1013 1650 1770 1770 2750 2950 3600 4350
出口管径(inch) G3/4" G1" G1-1/2" G2" G2-1/2" DN80 DN100
注:公司对产品不断改进,保有设计变更权,参数更改最终以机器实物为准,恕不另行通知。
